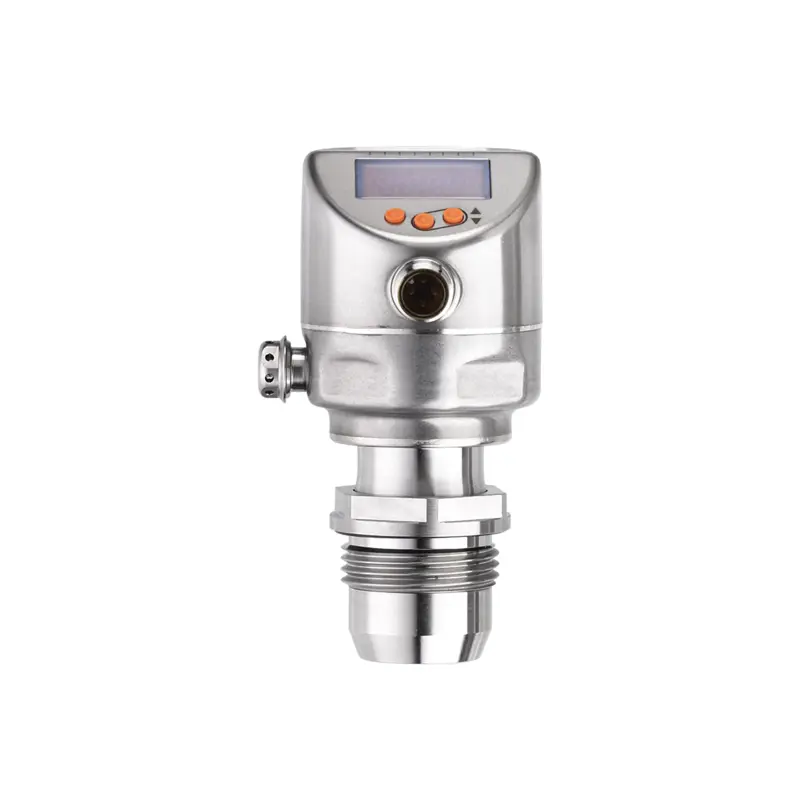

IFM PI1804 Hijyenik Basınç Sensörü G 1 Sızdırmazlık Konisi 10 Bar

Name: IFM PI1804 Hijyenik Basınç Sensörü G 1 Sızdırmazlık Konisi 10 Bar
Brand: IFM
SKU: PI1804

Part No PI1804

IFM PI1804, -1...10 bar aralığında ölçüm yapan, gıda-içecek endüstrisi için düz montajlı ekranlı hijyenik basınç sensörüdür. Proses bağlantısı G 1 dış dişli sızdırmazlık konisi (27 mm) tipindedir, MAWP 50 bar'dır. Anahtarlama, 4...20 mA analog ve IO-Link çıkışlarını birlikte sağlar.

Stok ve fiyat için teklif isteyin. Fiyatlarımız güncel döviz kuru ve temin süresine göre değiştiği için sitede gösterilmez; talebinize mesai saatlerinde hızlı dönüş yapıyoruz.

WhatsApp'tan Teklif Al Ara

Kategori: IFM, IFM Basınç ve Vakum Sensörleri

IFM PI1804 Hijyenik Basınç Sensörü

Ölçüm aralığı ve doğruluk

Ölçüm aralığı -1...10 bar (-14,6...145 psi; -0,1...1 MPa), MAWP 50 bar'dır. Anahtarlama noktası doğruluğu < ± 0,2, karakteristik sapma < ± 0,2, tekrarlanabilirlik < ± 0,1 (aralığın yüzdesi) düzeyindedir. IO-Link basınç çözünürlüğü 0,0005 bar'dır.

Mekanik yapı ve dayanım

Silindirik gövde Ø50 / L=106 mm ölçülerinde olup 385,2 g ağırlığındadır. Gövde paslanmaz çelik (1.4404/316L), ıslak parçalar paslanmaz çelik (1.4435/316L) ve seramik ölçüm hücresidir; sıkıştırma torku 20 Nm'dir. Madde sıcaklığı -25...150 °C, çalışma sıcaklığı -25...80 °C'dir.

Çıkışlar ve entegrasyon

Anahtarlama sinyali, ters çevrilebilir 4...20 mA analog çıkış ve IO-Link (Revizyon 1.1, COM2 38,4 kBaud) bir arada sunulur; çıkışlar PNP/NPN olarak yapılandırılabilir. IO-Link üzerinden dahili sıcaklık, çalışma saati ve basınç pik sayacı okunabilir.

Öne çıkan özellikler

IP67, IP68, IP69K koruma
MTTF 214 yıl
Minimum 100 milyon basınç dalgalanması ömrü
Buton veya IO-Link üzerinden parametre ayarı

Giriş ve çıkış sayısı	Dijital çıktıların sayısı: 2; Analog çıkışların sayısı: 1
Proses bağlantısı	dişli bağlantı G 1 dış dişli sızdırmazlık konisi - 27 mm; Dikkat: Cihaz sadece G1 sızdırmazlık konili bir bir proses bağlantısına takılmalıdır.; Cihazın G1A sızdırmazlık konisi sadece metal sonlandırma uçlu montaj adaptörleri için uygundur.
Sistem	Altın kaplamalı kontaklar
Uygulama	gıda ve içecek endüstrisi için düz montaj
Ortam	Yapışkan ortamlar ve parçacıklı sıvılar; Sıvılar ve gazlar
Madde sıcaklığı	-25...150 °C
Basınç tipi	bağıl basınç; vakum
Düz montaj	evet
MAWP (CRN ye uygun uygulamalar için)	50 bar
Min. İzolasyon direnci	100; (500 V DC) MΩ
Koruma sınıfı	III
Ters polarite koruması	evet
Dahili hata izleme (Watchdog)	evet
Çalışma gerilimi	20...30 DC V
Akım tüketimi	3,5...21,5 mA
Açılışta gecikme süresi	< 1 s
Çalışma gerilimi	18...30 DC V
Akım tüketimi	5...45; (430 bei max. Laststrom) mA
Açılışta gecikme süresi	< 0,5 s
Giriş ve çıkış sayısı	Dijital çıktıların sayısı: 2; Analog çıkışların sayısı: 1
Toplam çıkış sayısı	2
Çıkış sinyali	anahtarlama sinyali; analog sinyal; IO-Link
Elektriksel yapı	PNP/NPN
Dijital çıktıların sayısı	2
Çıkış fonksiyonu	Normalde açık / kapalı; (parametrelenebilir)
Analog çıkışların sayısı	1
Analog akım çıkışı	4...20, ters çevrilebilir; (ölçeklendirilebilir) mA
Kısa devre koruması	evet
Kısa devre korumasının cinsi	çıkış tarama
Aşırı yük koruması	evet
Maks. Yük	300 Ω
Maks. anahtarlama çıkışı gerilim düşmesi DC	2 V
Yük akımı (Sürekli) DC	100 mA
Anahtarlama frekansı DC	125 Hz
Maks. Yük	(Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V) Ω
Anahtarlama noktasının doğruluğu	< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1) aralığın % si
Tekrarlanabilirlik	< ± 0,1; (sıcaklık dalgalanmaları < 10 K; Turn down 1:1) aralığın % si
Karakteristik sapma	< ± 0,2; (DIN IEC EN 62828-1 sıfır noktası ve aralık hatası, doğrusal olmama, histerezis dahil; Turn down 1:1) aralığın % si
Lineer sapma	< ± 0,15; (Turn down 1:1) aralığın % si
Histerezis sapma	< ± 0,15; (Turn down 1:1) aralığın % si
Uzun zaman kararlılık	< ± 0,1; (Turn down 1:1; yılda bir) aralığın % si
Not	daha fazla bilgi için Şekiller ve grafikler bölümüne bakınız
Doğruluk	± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur )) K
Tekrarlanabilirlik	± 0,2 K
Çözünürlük	0,2 K
Sönümleme proses değeri dAP	0...99,99 s
Analog çıkış için dalgalanmaları bastırma dAA	0...99,99 s
Analog çıkış anlık cevap zamanı	30 ms
Anahtarlama çıkışının min. tepki süresi (dAP)	3 ms
Analog çıkış anlık cevap zamanı	7 ms
Dinamik cevap T05 / T09	< 45 / < 200; (DIN EN 60751 Su ; > 0,9 m/s) s
Haberleşme arayüzü	IO-Link
Aktarım türü	COM2 (38,4 kBaud)
IO-Link Revizyonu	1.1
SDCI standart	IEC 61131-9
SIO-Mod	evet
Gerekli ana bağlantı noktası türü	A
Min. işlem döngü süresi	5,6 ms
IO-Link çözünürlük basıncı	0,0005 bar
IO-Link çözünürlük sıcaklığı	0,2 K
IO-Link fonksiyonları (düzensiz hareket)	uygulamaya özel etiket (tag); dahili sıcaklık; çalışma saati sayacı; anahtarlama çevrimi sayacı; Basınç pik sayacı; ölçüm hücre teşhisi
Çalışma sıcaklığı	-25...80 °C
Depolama sıcaklığı	-40...100 °C
Koruma	IP 67; IP 68; IP 69K
MTTF	214 yıl
Ağırlık	385,2 g
Gövde	Silindirik
Boyutlar	Ø 50 / L = 106 mm
Malzemeler	Gövde: paslanmaz çelik (1.4404 / 316L); Buton: PBT; Mühürleme: FKM; M12 konnektör: PEI; Gösterge: PFA; havalandırma diyaframı: PTFE
Malzeme (ıslak parçalar)	ölçüm hücresi: seramik (99,9 % Al2 O3); Proses bağlantısı: paslanmaz çelik (1.4435 / 316L) yüzey karakteristikleri: Ra < 0,4 µm / Rz = 4 µm; Conta: PTFE
Min. basınç dalgalanması	100 Milyon
Sıkıştırma torku	20 Nm
Proses bağlantısı	dişli bağlantı G 1 dış dişli sızdırmazlık konisi - 27 mm; Dikkat: Cihaz sadece G1 sızdırmazlık konili bir bir proses bağlantısına takılmalıdır.; Cihazın G1A sızdırmazlık konisi sadece metal sonlandırma uçlu montaj adaptörleri için uygundur.
Gösterge ünitesi	bar; psi; MPa
Paket miktarı	1 adet
Soketli	1 x M12; kodlama: A; Kontaklar: 4, altın kaplamalı
