IFM SA4120 Kalorimetrik Akış Sensörü Kelepçe Prob 100mm

IFM SA4120 Kalorimetrik Akış Sensörü

Ölçüm prensibi

SA4120, kalorimetrik ölçüm ilkesiyle akış hızını ve madde sıcaklığını eşzamanlı ölçer. Çalışma modu göreceli veya tamamen gaz olarak seçilebilir; fabrika ayarı göreceli moddur.

Proses bağlantısı ve montaj

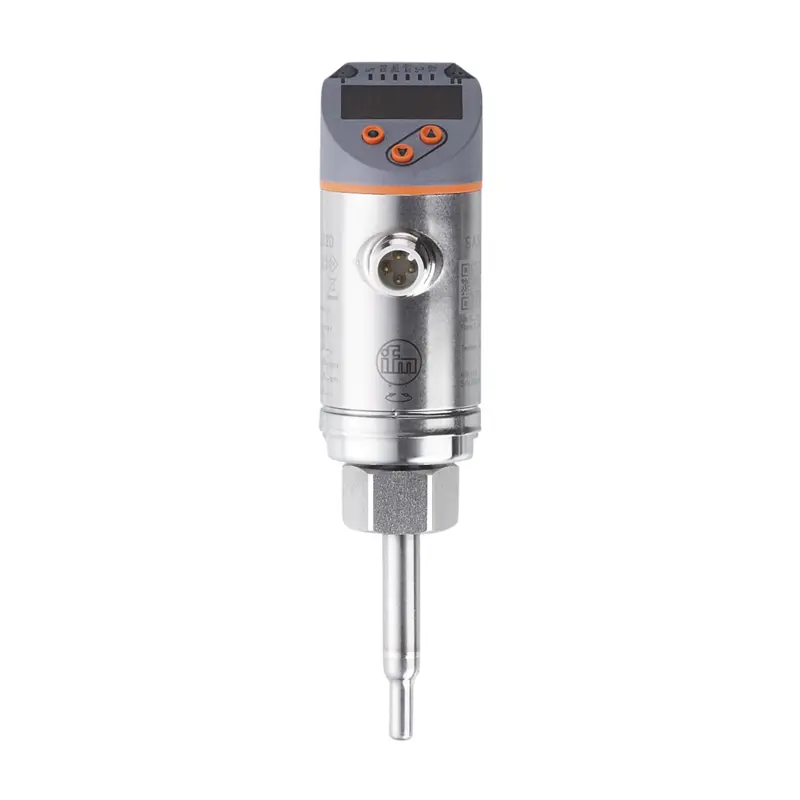

Sensör Ø 8 mm kelepçe bağlantısı ve 100 mm prob uzunluğuyla 15...400 mm önerilen iç çaplı borulara monte edilir; bu geniş montaj aralığı, SA5020'nin 15...51 mm aralığına göre çok daha büyük kanal ve boru çaplarını kapsar. Madde sıcaklığı -20...100 °C, dayanma basıncı 50 bar'dır.

Ölçüm aralığı ve doğruluk

Gösterge aralığı 0...36 m/s, ayar aralığı 0,6...30 m/s (bazı parametrelerde 0,6...60 m/s) arasındadır; çözünürlük 0,2 m/s'dir. Doğruluk ± (10 % MW + 2 % MEW) olarak DN50, iç çap 51 mm, 20 °C / < 6 bar referans koşullarında belirtilmiştir. Tekrarlanabilirlik ± (3 % MW + 0,6 % MEW); sıcaklık ölçüm aralığı -20...100 °C, çözünürlük 0,2 °C, sıcaklık sapması ± 0,005 K/°C'dir; cevap verme zamanı 7 s'dir.

Çıkışlar ve entegrasyon

Sensörün PNP/NPN elektriksel yapısı iki dijital çıkış ile bir analog çıkışı (4...20 mA, maks. 350 Ω yük) bir arada sunar; çıkış sinyali anahtarlama, analog, frekans (0...1000 Hz) veya IO-Link olarak seçilebilir. Haberleşme IO-Link Revizyon 1.1 ile COM2 (38,4 kBaud) hızında yürütülür; min. işlem döngü süresi 3 ms'dir.

Mekanik yapı ve dayanım

Silindirik gövde Ø 8 mm çapında, 192 mm uzunluğunda ve 243,9 g ağırlığındadır. Malzemeler 1.4404/316L paslanmaz çelik ile PBT-GF20/PBT-GF30'dur; ıslak parçalar 1.4404/316L paslanmaz çeliktir. Koruma sınıfı IP 65 / IP 67, çalışma sıcaklığı -40...80 °C, MTTF 131 yıl, M12 konnektörü altın kaplamalı kontaklara sahiptir.

Nerelerde kullanılır

Geniş montaj aralığı sayesinde SA4120, hem küçük besleme borularında hem de büyük çaplı ana kanallarda akış ve sıcaklık izlemek için kullanılabilir; tek sensör tipiyle farklı hat çaplarını kapsar. Kırmızı/yeşil renkli ekran, kabul edilebilir akış aralığını sahada net biçimde gösterir; proses bağlantısı optimum hizalama için döndürülebilir. Parametreler buton veya IO-Link üzerinden ayarlanır ve öğretme (teach) fonksiyonu ile sınır değerleri hızlıca kaydedilebilir; sensör 1 adetlik paket halinde teslim edilir.

Öne çıkan özellikler

• 15...400 mm geniş boru çapı montaj aralığı
• Ø 8 mm kelepçe bağlantısı, 100 mm prob
• -20...100 °C madde sıcaklığı, 50 bar dayanma basıncı
• PNP/NPN, analog, frekans ve IO-Link çıkışları
• IP 65 / IP 67 koruma
