IFM SBN446 Akış Transmitteri 1 Inch NPT İç Dişli

IFM SBN446 Akış Transmitteri

Ölçüm aralığı ve doğruluk

SBN446, 0,5...27 gpm aralığında akış ölçen ve bunu doğrusallaştırılmış 4...20 mA analog sinyale çeviren bir transmitterdir. Ölçme hatası ± % 5, tekrarlanabilirlik son değerin % 1'idir; cevap verme süresi 0,01 saniyenin altındadır.

NPT bağlantı ve Amerikan birimleri

SBN446, 1 inç NPT iç dişli bağlantı ile Kuzey Amerika standardındaki tesisatlara uyumludur. Madde sıcaklığı 14...212 °F, çalışma sıcaklığı 32...140 °F olarak Fahrenheit cinsinden belirtilmiştir; bu, ABD standardına göre hazırlanan proje dokümantasyonuyla doğrudan uyum sağlar.

Proses bağlantısı ve montaj

Elektriksel bağlantı 4 kontaklı, A kodlamalı M12 soket üzerinden yapılır. Analog çıkışın maksimum yükü 500 Ω'dur; kısa devre, aşırı yük ve ters polarite koruması entegredir.

Mekanik yapı ve dayanım

Islak parçalarda paslanmaz çelik (1,4401/316), pirinç kimyasal nikel kaplama, PP ve PPS malzemeler ile FKM O-Ring kullanılmıştır. Dayanma basıncı 25 bar, ağırlığı 1117,05 g'dır; mekanik anahtarlama ömrü 10 milyon çevrimdir.

Elektriksel özellikler

Çalışma gerilimi 18...32 V DC (SELV/PELV), akım tüketimi 35 mA'in altındadır. IP 65/IP 67 korumalı cihazın MTTF değeri 778 yıldır.

Nerelerde kullanılır

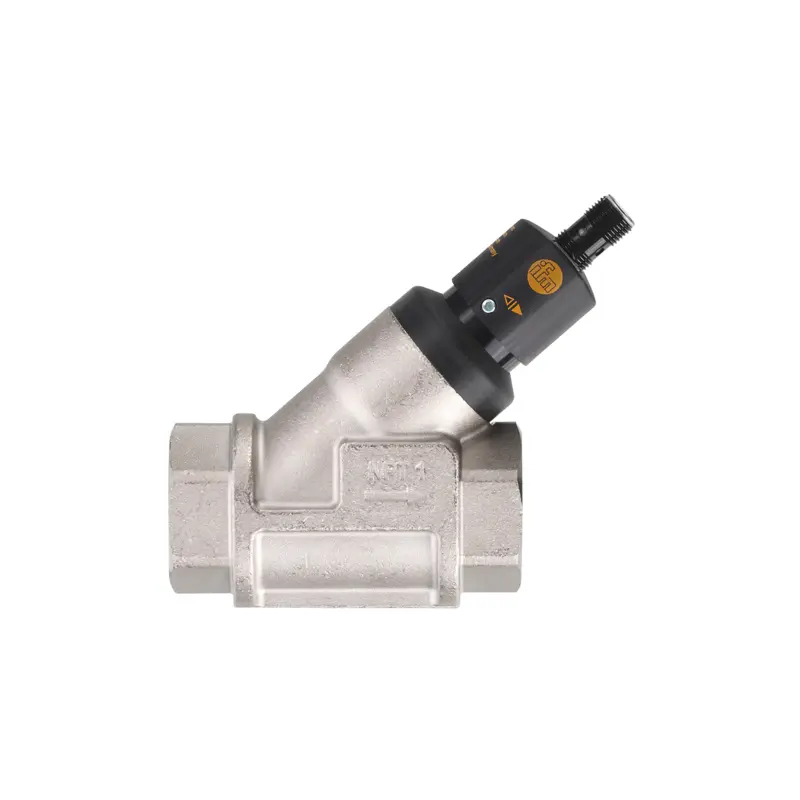

NPT dişli hatların yaygın olduğu tesislerde su, yağ ve glikol bazlı soğutma devrelerinin analog debi takibinde kullanılır. Anahtarlamalı SBN346 modeliyle aynı 1 inç NPT bağlantı ailesine dahildir; SBN346 eşik değerinde açma/kapama yaparken SBN446 sürekli analog değer üretir.

Bakım ve güvenilirlik

SBN446, 1117,05 g ağırlığındaki sağlam gövdesi ve paslanmaz çelik ıslak parçalarıyla zorlu NPT tesisatlarında uzun servis ömrü sunar. IP 65/IP 67 koruma sınıfına sahip cihazın MTTF değeri 778 yıldır; 10 milyon anahtarlama çevrimlik mekanik ömür, sık basınç dalgalanması yaşanan Amerikan standardı hatlarda da güvenilirliği korur.

Aynı 1 inç NPT bağlantı ailesindeki SBN346 anahtarlama modeliyle birlikte, hem sürekli analog izleme hem de eşik tabanlı alarm ihtiyacı tek bir ürün ailesinden karşılanabilir. gpm ve °F cinsinden birimler, ABD standardında hazırlanan P&ID şemaları ve HMI ekranlarıyla doğrudan uyum sağlar.

Öne çıkan özellikler

• Ölçme aralığı: 0,5...27 gpm
• Proses bağlantısı: 1" NPT iç dişli
• Çıkış: 4...20 mA analog, maks. yük 500 Ω
• Madde sıcaklığı 14...212 °F, dayanma basıncı 25 bar
• Ağırlık 1117,05 g, MTTF 778 yıl
• M12 soket, 4 kontak, A kodlama
